产品简介：

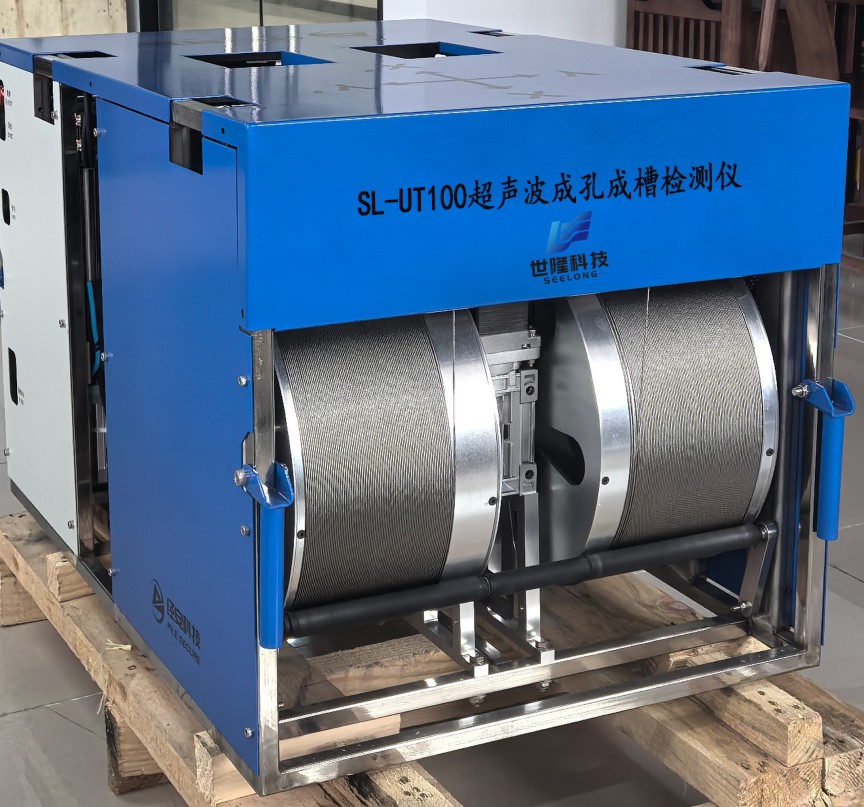

SL-UT100 超声波成孔成槽质量检测仪是我公司研发的一款用于检测灌注桩孔 径、孔深、垂直度和地下连续墙成槽质量的设备。

主要应用：

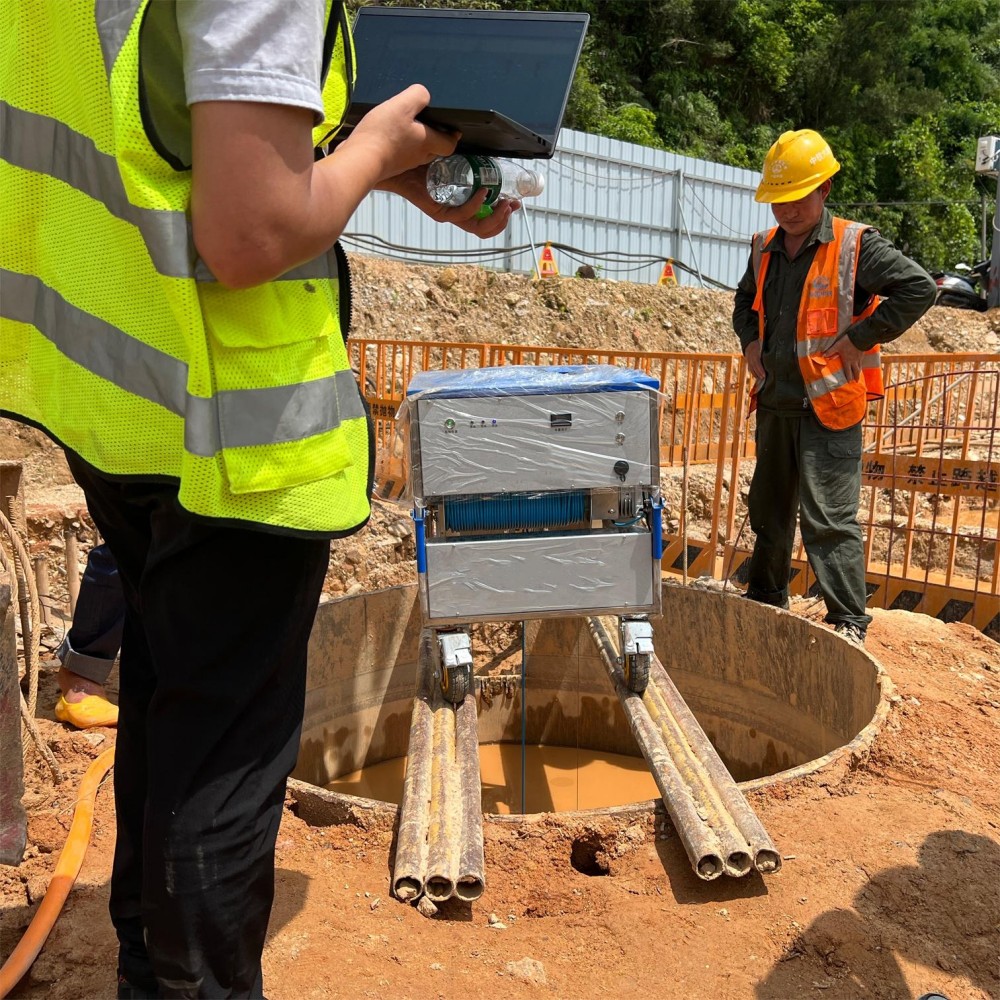

1、广泛应用于铁路、公路、港口、高层建筑等钻孔桩成孔孔径、孔深、垂直度、 垮塌扩缩径位置和倾斜方位判断；

2、地下连续墙成槽质量检测：槽宽、、槽深、垂直度检测，槽壁形状扫描，型钢（端头）倾斜检测；

3、支盘桩、扩底桩的成孔质量检测。

符合规范：

《公路桥涵施工技术规范》（JTG/T F50-2011）

《建筑桩基技术规范》（JGJ 94-2018）

《建筑地基基础工程施工质量验收规范》（GB 50202-2018）

《钻孔灌注桩成孔、地下连续墙成槽检测技术规程》（DB 29-112-2004）

《建筑基桩检测技术规范》（DGJ 08-218-2003）

《灌注桩成孔质量检测技术规程》（T/CECS 596-2019)

《地下连续墙检测技术规程》（T/CECS 597-2019)

《公路工程基桩检测技术规程》（JTG/T 3512-2020）

《钻孔灌注桩成孔、地下连续墙成槽质量检测技术规程》（DGJ 32/TJ 117-2011）

产品优势：

1、干孔、湿孔皆可测，自适应性强；

2、有线通信与WiFi自适应，操控便捷，性能稳定；

3、轻量化设计，不锈钢机身，电机速度无极调节；

4、自带电源持久供电，无需外接220V电源，方便工地使用；

5、探头盲区小、信号强，探测精准，抗干扰能力强，适用范围广。

技术特点：

1、系统智能数字化控制：整个测试过程和探头升降系统完全实现了电脑无线远程控制，实测数据和测试结果实现数字化显示、存储和现场打印输出；

2、分析软件功能强大，输出结果内容丰富，直观准确，数据清晰：实时显示波形图、孔型图，彩色图像孔壁显示一目了然；

3、绞车稳定，探头升降软件自动控制：探头升降系统的信号电缆与承重钢丝绳独立设计，孔底、孔口感应自动停止；孔底，孔口自动降速；

4、超声探头盲区小，功率大，适应能力强，探测范围大：探测距离300mm~5000mm，泥浆比重可达1.3g/cm³，适合几乎所有工程成孔成槽的检测；

5、系统具有自校正功能：根据孔口孔径值或槽口宽度值，自动对测试系统进行校准，保证测试结果准确可靠；

性能指标：

超声孔径探头：

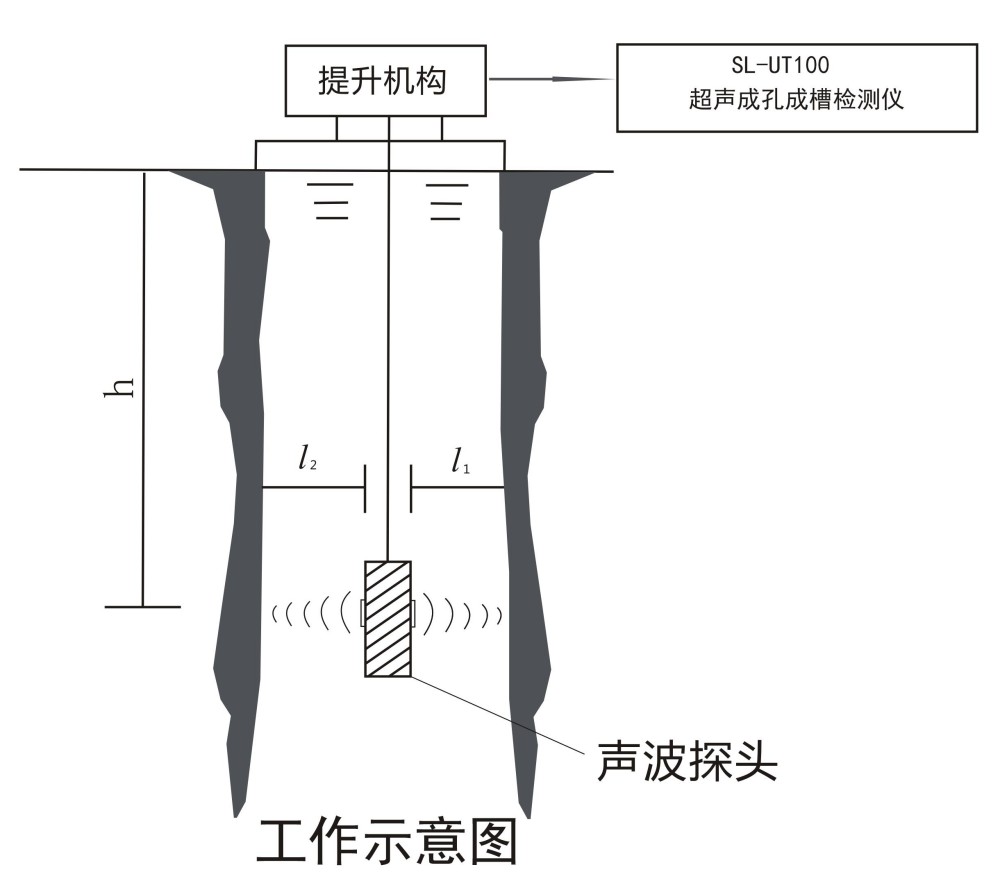

1、水平测试方向：“十”字形四个方向，两个剖面

2、检测孔径槽宽：Φ300mm～Φ5000mm

3、水平测量精度：±0.2%FS

4、泥浆要求：泥浆比重可达1.3kN/cm³，粘度≤25S，含砂量≤4%

5、输出剖面：成孔XX’+ YY’，成槽XX’、YY’、XX’+ Y 或XX’+ Y’可选

6、供电模式：48V动力电池

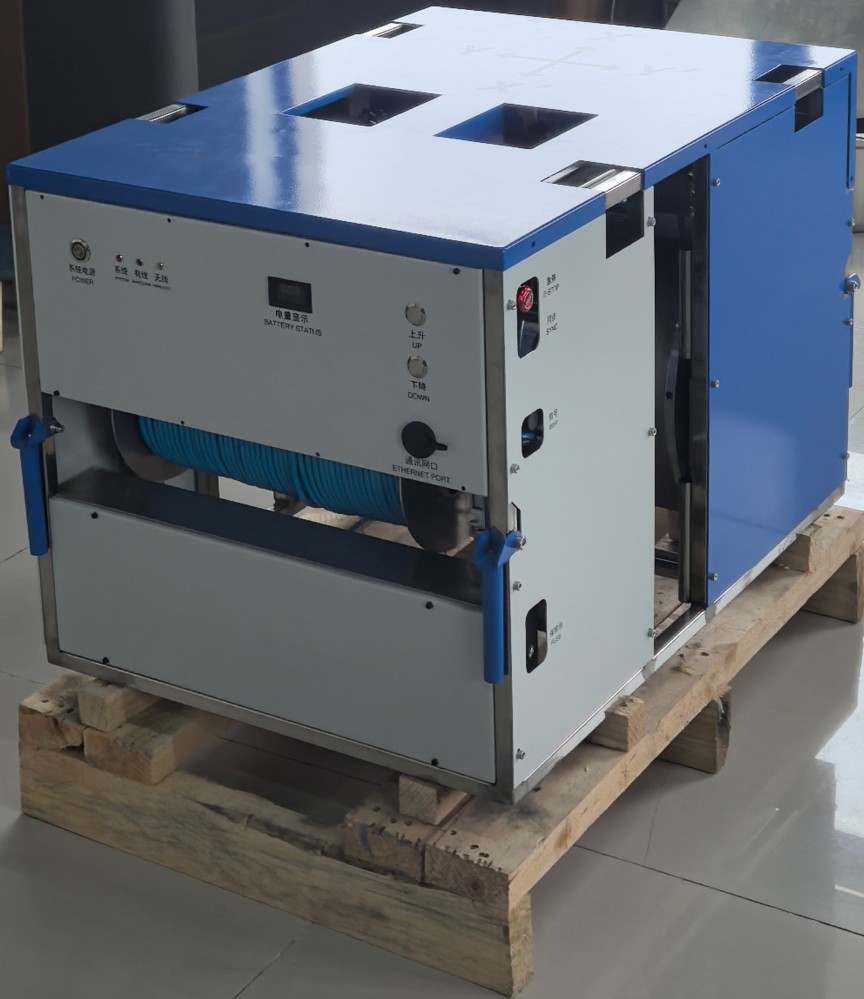

数控绞车：

1、无线传输：WiFi无线通讯，传输距离＞80m；

2、升降速度：0-20m/min连续可调

3、测量深度：100m/150m（可定制）；

4、深度分辨率：0.4mm，深度误差≦0.1%

5、自停功能：孔底、孔口感应自动停止；

6、控制方式：笔记本/平板电脑

7、工作温度：-25℃～70℃；

8、供电方式：48V锂电池

9、重量：69kg

10、绞车尺寸：790mm×549mm×570mm
